Работа с программой
Общая информация

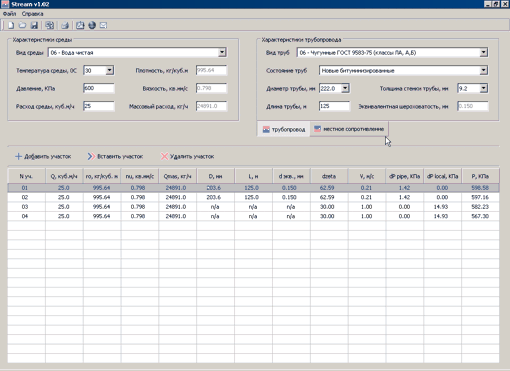

Запуск программы Stream v.1.6 осуществляется нажатием клавиши "Enter" либо двойным щелчком левой кнопки "мыши" на значке программы. После запуска программы появляется основное окно. В основном окне заполняются и выбираются исходные данные для расчета.
 |
Основное окно программы |

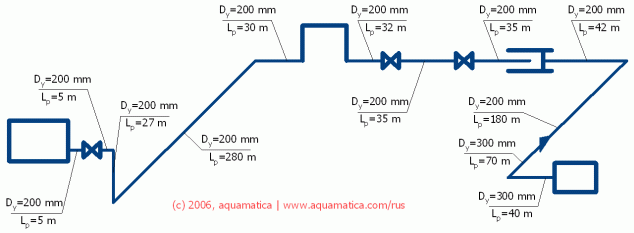

Как правило, для проведения расчета ТС требуется подготовить расчетную схему. На расчетной схеме наносятся материал, диаметр и длина труб, состояние труб, характеристики местных сопротивлений и выделяются расчетные участки.
 |
Пример расчетной схемы ТС |
После подготовки расчетной схемы выполняется проверочный гидравлический расчет. В первую очередь следует задать характеристики среды (вид среды, давление в начале ветви, расход и температуру). Определение массового расхода и теплофизических характеристик транспортируемой среды (плотность, вязкость) произойдет автоматически.

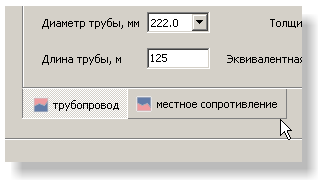

В зависимости от типа сопротивления рассчитываемого участка (трубопровод или местное сопротивление) нажимается соответствующий переключатель.
 |
|
Выбор типа местного сопротивления |
Для каждого типа местного сопротивления задаются соответствующие характеристики. Характеристики принимаются на основе расчетной схемы.
Добавление, изменение и удаление участков

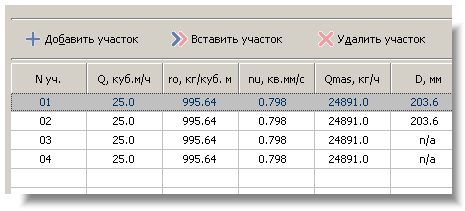

После задания исходных данных следует выбрать кнопку «Добавить участок».
При нажатии кнопки «Добавить участок» будет произведено определение
потерь напора на участке. Результаты расчета и исходные данные будут
отображены в таблице.
 |
Добавление, изменение и удаление участков |
Удаление участка из таблицы производится нажатием кнопки «Удалить
участок». В результате удаляется участок, который был выделен в таблице
результатов.
Давление в конце ТС пересчитывается автоматически.
Для изменения исходных данных на любом участке используется кнопка
«Вставить участок». В результате ранее введенные данные (и результаты
расчета потерь напора) на выделенном участке заменяются текущими. Давление
в конце ТС пересчитывается автоматически.
Сохранение исходных данных
Исходные данные могут быть сохранены в файле.
Файл данных имеет расширение (*.sdf) и представляет собой двоичный
файл с записями во внутреннем формате программы. Для сохранения исходных
данных следует выбрать пункт меню «Сохранить» в меню «Файл». При первоначальном
сохранении выводится диалог задания имени файла. Для сохранения файла
под произвольным именем следует выбрать пункт "Сохранить как..." меню "Файл" и
в появившемся диалоговом окне ввести имя файла.
Экспорт результатов расчета
Результаты расчета могут быть экспортированы
в файл (*.csv), представляющий собой текстовый файл с данными, разделенными
символом ";". Файлы данного типа можно открывать с помощью табличных
процессоров, например, Microsoft® Excel. Для этого следует выбрать
пункт "Экспорт" меню "Файл" и в появившемся диалоговом окне ввести
имя файла.
Печать отчета
Результаты расчета ТС могут быть выведены на печать.
Для этого нужно выбрать кнопку «Печать отчета» на панели инструментов.
В открывшемся окне указываются параметры принтера и производится печать
отчета.
 |

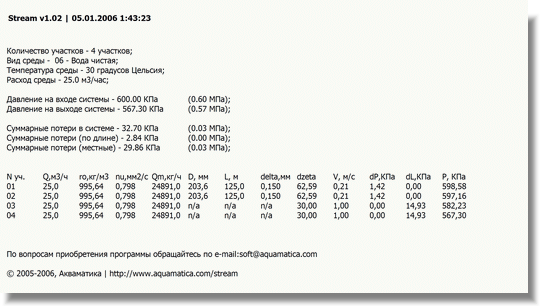

Образец отчета |
